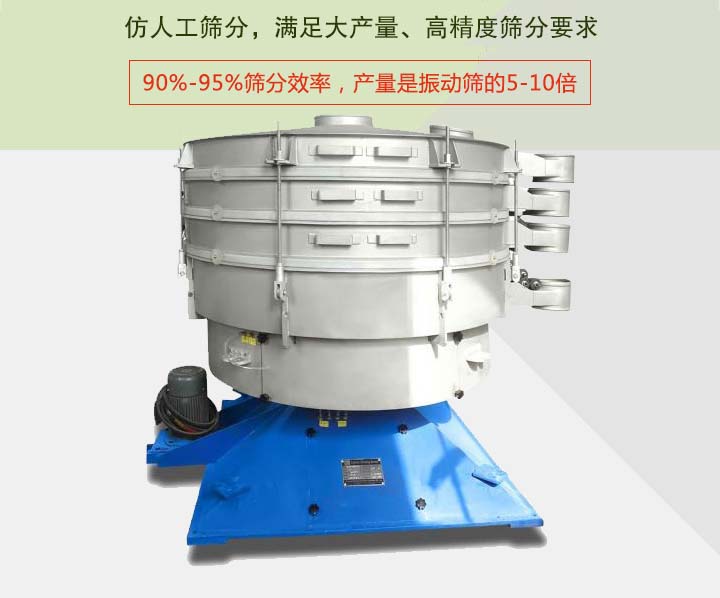

產品摘要:搖擺篩是采用了仿人工篩分原理,高達5倍的單位面積產出,6級分離篩分效率高達90%-95%,搖擺篩材質可分碳鋼和不銹鋼兩種,使用硅橡膠球、超聲波等清網裝置,篩孔不易堵塞.
優勢:仿人工篩分,產量是振動篩的5-10倍,不易堵網,無高速振動,對物料破壞性小,
篩分目數:500目?jī)?nèi) 處理能力:6-60噸/時
全國統一銷售熱線:0373-268 2333

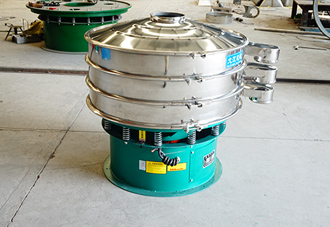

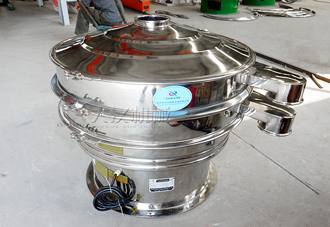

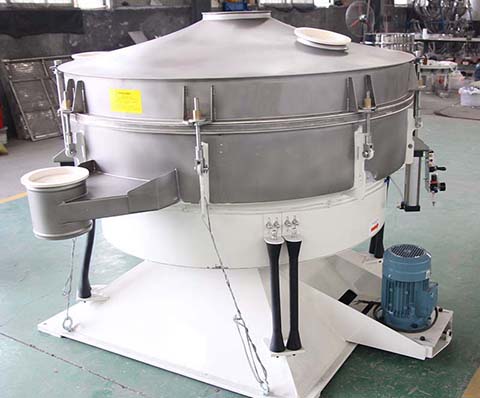

圓形搖擺篩是一種模仿人工篩分的低頻率旋振篩,物料在篩面上的運動方式就類似于手動篩分,運動軌跡為瞬時運動的徑向位移和以此位移為軸的圓周運動的結合,平緩的加速配合低速運轉以確保物料始終滾動在篩網的表面,對物料破損率低,篩分精度可達90%-95%,高達5倍的單位面積產出,物料可達6級分級,尤其適合圓柱狀、片狀等其他不規則形狀物料的精密篩分。

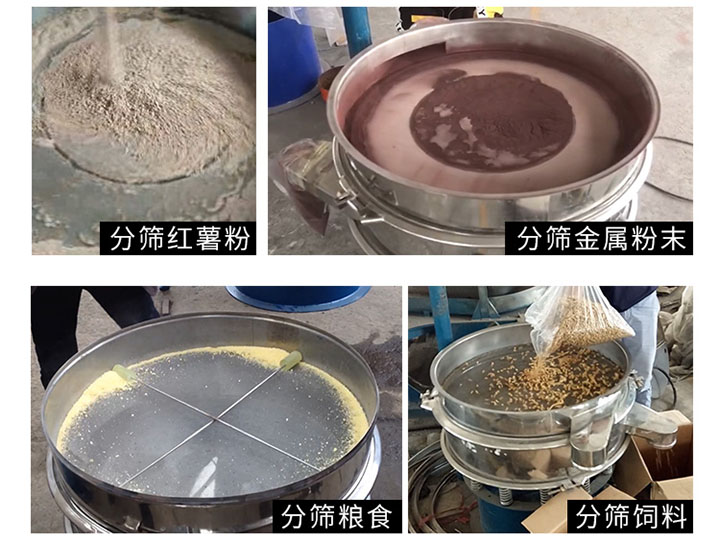

搖擺篩篩分化肥顆粒
多層圓形搖擺篩篩分面粉

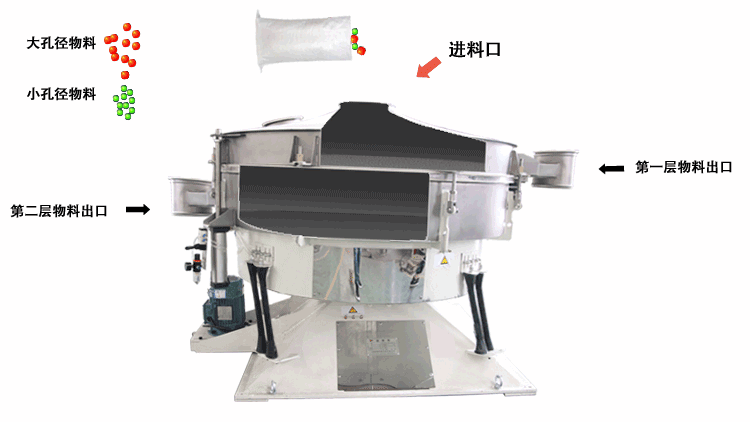

搖擺篩的基本的回轉運動與人工篩分相類似,搖擺篩接通電源后篩體啟動,篩箱在振動裝置的驅動下作近似圓周運動,此時篩箱帶動整個篩面做周期性運動,篩面上的物料隨著篩箱在篩網上做定向跳躍式運動,在此過程中,小于篩網孔徑的物料落到篩網下層,從下出料口排出,大于篩網孔徑的物料從上出料口排出,中間層則從中出料口排出。

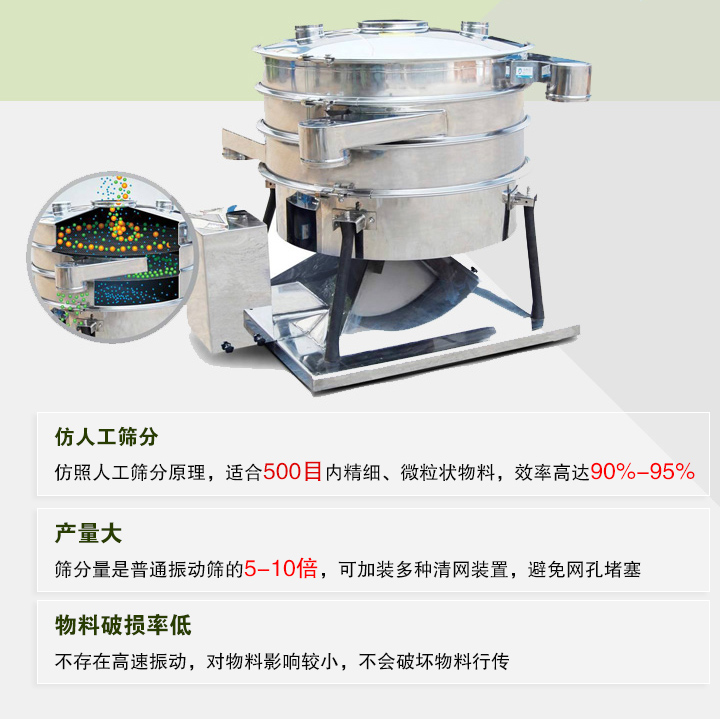

1、相較旋振篩、直線篩等篩分設備高達5倍的單位面積處理量。
2、模仿人工篩分動作和過程,物料在篩面呈現漸開螺旋線運動軌跡,篩分精度高達90%-95%,適合篩分精細粉末及不規則顆粒物料。
3、低頻率小負荷工作,加速度比振動篩低4.5倍,物料顆粒的垂直方向加速度值低,可以延長篩網的使用壽命,降低運行及維修成本。
4、全封閉結構,密封除塵效果好,不會對篩分環境造成污染。
5、篩面可加設彈跳球、轉筒刷、超聲波等多種清網裝置,可有效解決篩面堵塞問題,確保篩分的連續性
6、噪聲污染小,噪聲<75分貝。
型 號 | 直徑 (mm) |
篩面面積 (m²) |
入料粒度 (mm) |
篩分粒度 (mm) |
處理能力 (t/h) |
振幅 (mm) |
電機功率 (kW) |
YBS800 | 800 | 0.29 | ≤25 | 0.073-3 | 6-10 | 5-8 | 0.75 |
YBS1000 | 1000 | 0.71 | 8-15 | 1.5 | |||
YBS1200 | 1200 | 1.11 | 15-30 | 2.2 | |||
YBS1600 | 1600 | 1.83 | 25-40 | 3 | |||
YBS2000 | 2000 | 2.62 | 30-50 | 4 | |||
YBS2500 | 2500 | 4.61 | 40-60 | 5.5 |

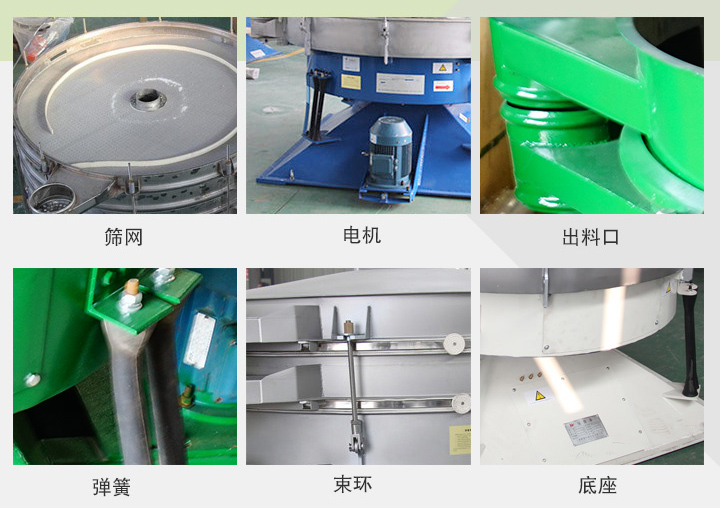

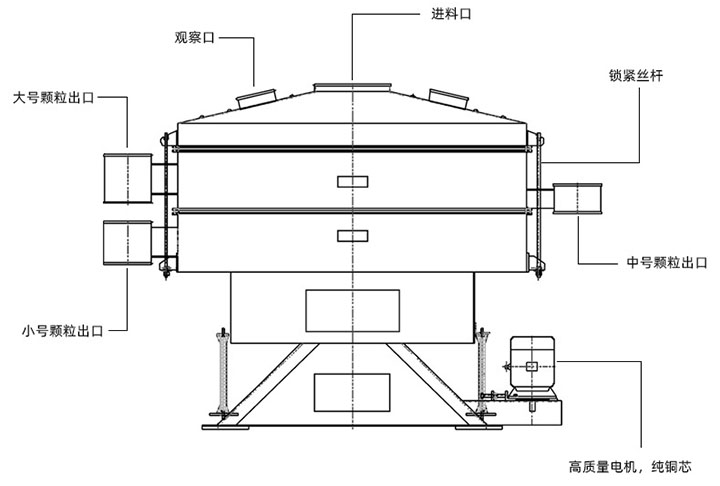

搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。
搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。

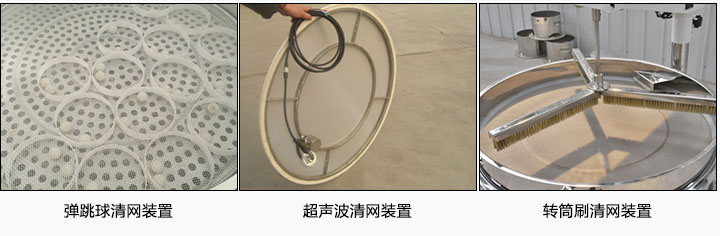

彈跳球:橡膠和硅膠球在篩網下方的沖孔板上彈跳,在篩網上彈跳,減少網孔堵塞。該系統使用簡單,易于維護,適用于大多數顆粒狀物料。
轉筒刷:轉筒刷安裝在底板上的減速齒帶動,旋轉篩網下方的刷網,對物料進行清掃。適用于球形、結晶、脆性物料的篩分。
超聲波清網:將高頻超聲波傳送到篩網,不僅清洗篩網,而且顯著提高生產能力。適用于大多數精細、大體積、難篩分的物料。
食品行業:淀粉、食鹽、砂糖、奶粉、葡萄糖粉、面粉、米粉、食鹽、花粉、甘味料、米糠等。
醫藥行業:中藥粉、胃藥、醫藥品等
化工行業:尿素、樹脂、三聚氰胺、純堿、聚乙烯粉、聚合粒、涂料等。
金屬冶金:碳化鎢粉、鉛粉、鋅氧粉、金剛砂、鋁粉、合金粉、焊條粉末、二氧化碳、金銅粉、鐵粉、二氧化錳等
建材行業:噴霧土粒、研磨材料、鍺砂、耐火材料、人造黑鉛、高嶺土、氧化鋁、碳酸輕鈣、重鈣等

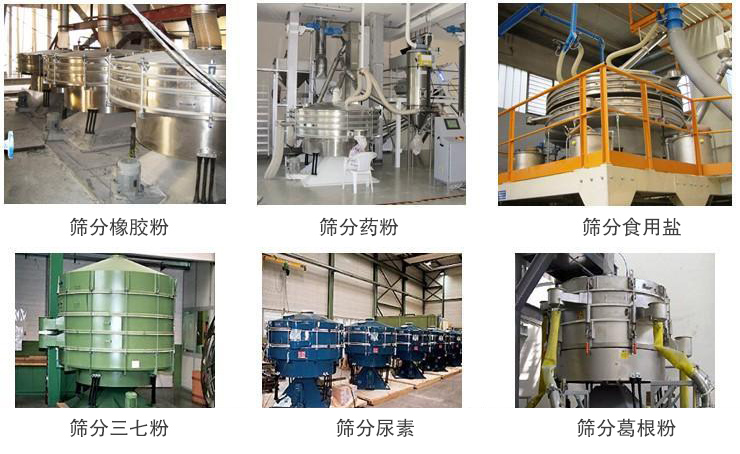

搖擺篩廣泛用于化工、醫藥、食品與香料、茶葉、飼料、塑料、橡膠、化肥、糖鹽業、再生資源、EPS、PVI 、PVC、樹脂等行業對精細物料的分極處理等作業。

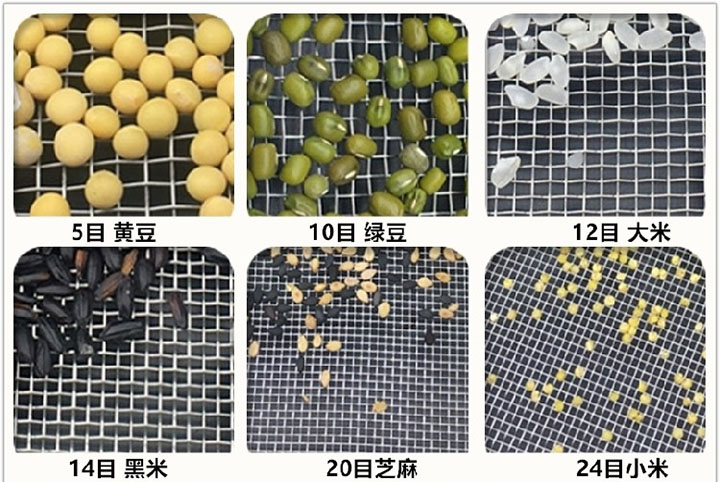

五谷顆粒類:
燕麥仁14目、決明子16目、玉米碎16目、大米12-14目、黑豆 5目、紅豆5目、黃豆6目、薏米8目、綠豆10目 蕎麥12目、黑米14目、糙米14目、芝麻24目、小米24目。
粉末類:
中藥粉一般60目,粗一點40目,口服60-80目、細中藥面膜100-120目、炸雞裹粉10-30目、玉米粉30目、杏仁粉30-40目、面粉50-60目、五谷雜糧30-40目、三七粉80-100目、珍珠粉120-150目、咖啡粉100-120目。
其他類:
花椒6目、蟲糞篩30目、貓砂30-40目、辣椒籽8-10目、機械油渣150-200目、黃粉蟲產卵篩12目
1、搖擺篩設備應有穩定的基礎。當搖擺篩安裝于一般地面或水泥基礎上時,可以不設置地腳螺栓。當搖擺篩安裝于鋼結構架臺之上時,應用螺栓緊固于結構體上,而且鋼結構架臺應有一定的鋼度。
2、調節振動電機上下偏心塊的相位角,以適應各種物料篩分情況。
3、當搖擺篩接入電氣控制盤之前,應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針?lè)较? (備注:否則應改變相序)運轉是否正常,有無異噪聲。
4、開機前,應先檢查搖擺篩各壓緊螺栓的緊固程度,及各料口的位置是否與接料器對正,并觀察搖擺篩是否能正常轉動及彈簧受力有無阻礙,檢查各層篩網是否壓緊。

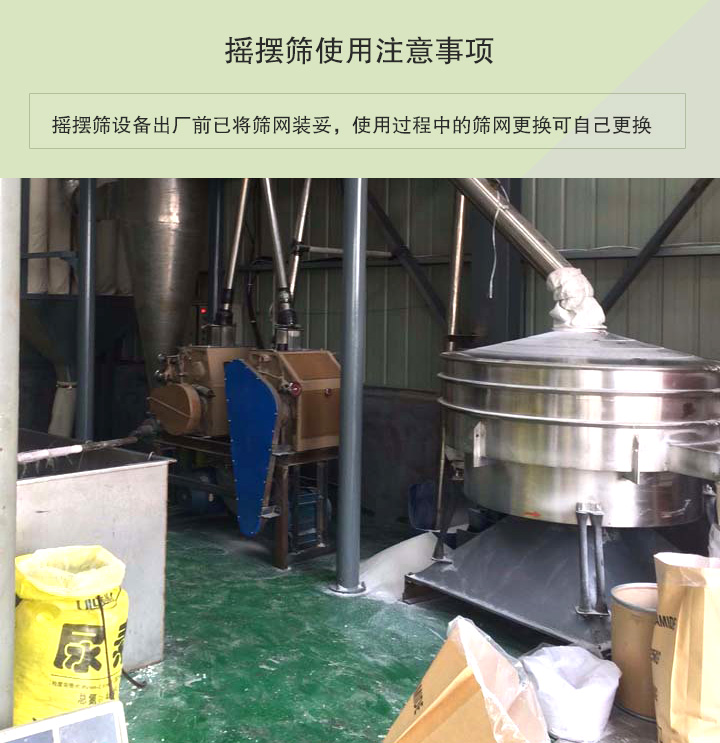

5、搖擺篩設備出廠前已將篩網裝妥,使用過程中的篩網更換可自己更換。
